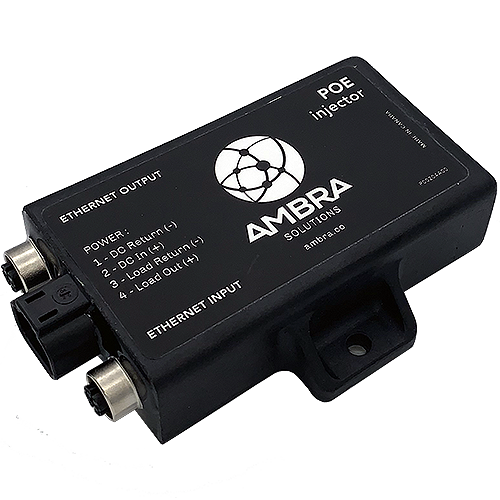

PoE VHDC avec protection de surtension
Ce module alimente les équipements Ethernet PoE passifs et transforme les appareils non PoE en équipements conformes à la norme 802.3at/af. Sa conception monolithique assure une fiabilité et une robustesse permettant de répondre aux pires exigences automobiles et industrielles. Le connecteur Deutsch permet une intégration facile et rapide du harnais. Les dispositifs critiques peuvent être alimentés en utilisant plusieurs entrées d’alimentation simultanées.
Spécifications
Type de circuit : Câblage en étoile avec charge
Ports Ethernet : 2 ports (port du commutateur et du dispositif)
Port auxiliaire : 1x DC IN / DC OUT
Dimension du boîtier : 4.6” x 3.9” x 1.1” (117mm x 100mm x 28mm)
Connecteurs : 4 positions Deutsch DT(c) serie, M12 X-coded
Fixations du boîtier : 2 x 3/16″ trous
Fonctionnement : -40°C à +85°C
Entreposage : -40°C à +85°C
Étanchéité / Niveau de protection : Total, IP67 (en boîte)
Entrée DC : 9 à 60 VDC
Entrée AC* (adaptateur externe) : 90 à 240 VAC*
Entrée PoE par défaut : Passif 24 à 60 VDC sur toute paire
Entrée PoE+* : Compatible IEEE 802.3af et 802.3at
Protection : Surtension, variation, déconnexion
*Disponible en option
Type de PoE par défaut : Passive, sur données Alimentation Fantôme
Paire alimentée par défaut (M12) : Broches sélectionnées en usine : +7,8 et -5,6
Tension de sortie : 12*, 24 ou 48* VDC
Sortie auxiliaire* : Tensions de sortie sélectionnées*
Puissance de sortie de budget : Jusqu’à 40W limités par la source d’entrée
Protection : Limite de courant, surchauffe, court-circuit
*Disponible en option
